Die Steuerzentrale

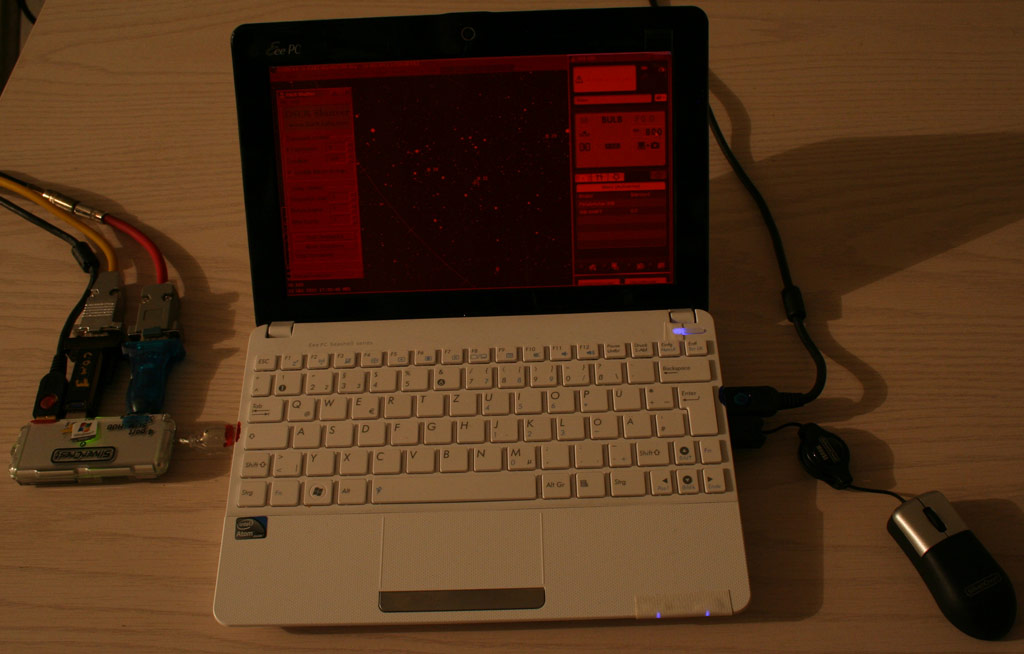

Das verkabelte Netbook "Asus Eee PC 1011CX-WHI027S":
Das Netbook und die Anschlüsse
Rechts sieht man das USB-Kabel zur Guiding-Kamera "ALCCD5" und die Mini-Maus.
Am USB-Anschluß links hängt ein passiver HUB mit folgenden Kabeln (von links nach rechts):

  • USB-Kabel zur Kamera Canon EOS 40Da
  • Schwarzer USB2seriel-Adapter (COM1) mit gelbem seriellen Kabel zur Dynostar (Steurung der EQ6)
  • Blauer USB2seriel-Adapter (COM2) mit rotem seriellen Kabel zum Fernauslöser-Anschluss der 40Da



Kabel für die Fernauslöser-Steuerung am blauen USB2serial-Apapter (COM2)

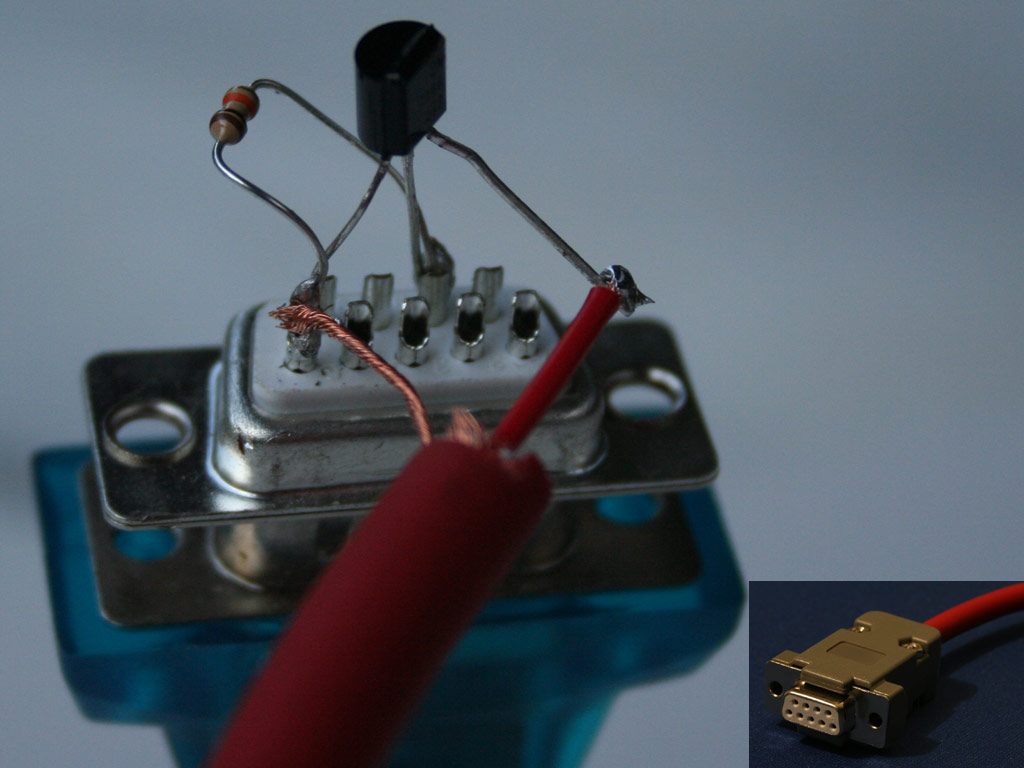

Nur einen MOSFET und einen Widerstand anlöten:

Serieller Stecker mit MOSFET
Die wilden Lötstellen sind vielleicht zum Lachen.
Das ist mir egal, die Schaltung funktioniert einwandfrei,
ich habe sie getestet und eine zweite schönere Version gelötet.

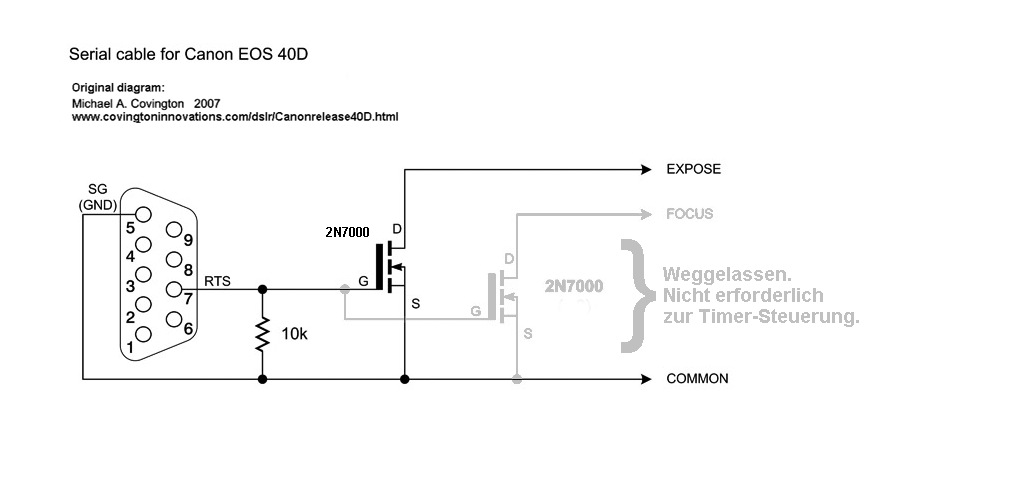

Der Schaltplan von Michael A. Covington (von mir modifiziert, d.h. ein 2N7000 ausgegraut):
Der Schaltplan von Michael A. Covington
Originalschaltplan: www.covingtoninnovations.com/dslr/Canonrelease40D.html
Mit freundlicher Genehmigung von Michael. A. Covington.

Wiring diagram courtesy of Michael. A. Covington.
For more information on controlling the 40D, see Michael Covington's Website:
www.covingtoninnovations.com/dslr/Canonrelease40D.html

Vielen Dank an Michael A. Covington für seine Website mit dem Schaltplan
Ich brauche nur einen einzigen 2N7000-MOSFET, weil es nichts zu Fokussieren gibt.
Wichtig: Das Programm "DSLR Shutter" starten und erst danach die 40D einschalten!
